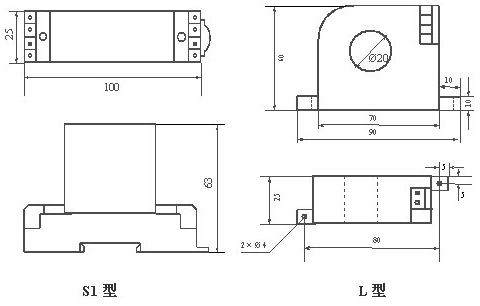

型号:交流电压、电流越限报警隔离传感器 产品说明: 一、技术特点: ●测控一体化,使用方便; ●MTBF>5万小时; ●抗干扰能力强 ●工作温度-10℃~+50℃; ●有无源型交流电流报警传感器; ●隔离耐压AC2500V,1分钟; 二、外形结构:

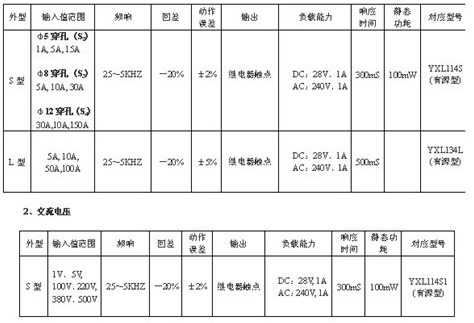

![image image](/uploadfile/ueditor/image/202309/1694740113d5bbbe.png) 三、相关参数(+12V时测试):
![image image](/uploadfile/ueditor/image/202309/16947401439ffaa9.png)

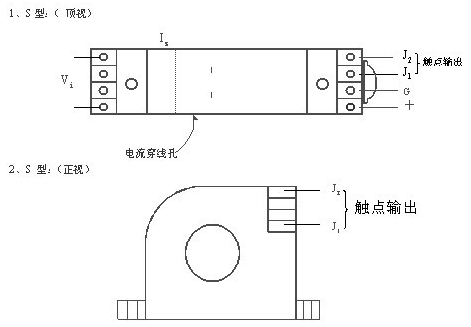

四、引脚功能:
![image image](/uploadfile/ueditor/image/202309/1694740160e16167.png)
五、使用说明: ①S型与L型的J1、J2均为输出继电器的常开触点。 ②S型的交流电压越限报警传感器,输入由Vi端子接入; S型的交流电流越限报警传感器,输入由穿线孔接入。 ③L型交流电流越限报警传感器,是无源型的,故只有继电器触点输出端(J1、J2)
|
