名称及型号：YXLD型超小型精密电压变换器系列（YXLD型 0.1级）

产品说明：

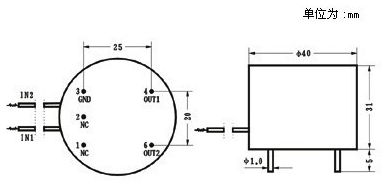

引脚功能：

特    点：

●电流电压一次变换到位。直接将被测电流隔离转换成电压，原边额定电流时，副边输出电压在0～10V任选。

●电路简单、可靠。由于不用运算放大器，不需外接直流电源，避免了运算放大器的温漂等不稳定因素，因而电路简单，运行可靠。

●体积小，重量轻，安装方便。引脚为插针，网状排列，直接焊接在电路板上。

使用说明和性能参数：

1、使用说明：红色软铜线为一次输入，4、6管脚为二次输出，3管脚为屏蔽，1、2管脚为空针。

2、线圈同名端：不带蓝色绝缘套管的红色软铜线和管脚6为同名端。

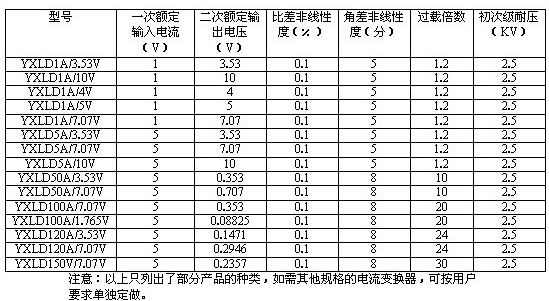

3、常备规格：
