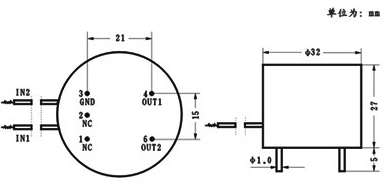

1 名称及型号:YXL型超小型精密电流变换器系列(YXL型 0.1级) 产品说明 : 引脚功能: ![image image](/uploadfile/ueditor/image/202309/169476241610a6b9.png)

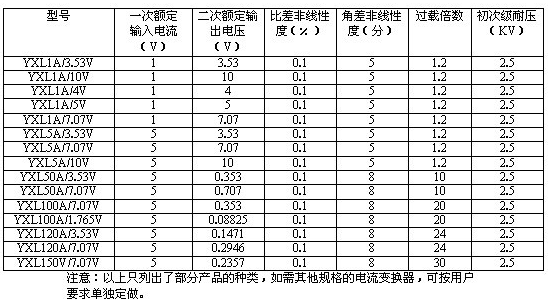

特 点: ●电流电压一次变换到位。直接将被测电流隔离转换成电压,原边额定电流时,副边输出电压在0~10V任选。 ●电路简单、可靠。由于不用运算放大器,不需外接直流电源,避免了运算放大器的温漂等不稳定因素,因而电路简单,运行可靠。 ●体积小,重量轻,安装方便。引脚为插针,网状排列,直接焊接在电路板上。 使用说明和性能参数: 1、使用说明:红色软铜线为一次输入,4、6管脚为二次输出,3管脚为屏蔽,1、2管脚为空针。 2、线圈同名端:不带蓝色绝缘套管的红色软铜线和管脚6为同名端。 3、常备规格: ![image image](/uploadfile/ueditor/image/202309/1694762448e219a1.png) |
