一匝穿芯式无源交流泄露电流传感器（互感器）

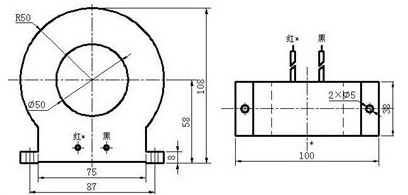

引脚尺寸：
 技术特点及相关参数： 特点： 此款传感器是专门为各种电力设备的绝缘在线监测系统的交流泄露电流采样而设计的。由于泄露电流通常为mA级，且必须用一匝穿芯结构，用常规互感器在如此小的安匝数下根本无法测量。此款传感器采用“零磁通技术”的自动补偿设计。使互感器始终处于理想的“零磁通”工作状态。保证了其比差值和相位差的最 高精度。自动补偿的设计几乎不受温度、振动及磁滞回线的影响。由于采用无源结构，除有几个电阻外，再无其他电子元器件，工作稳定可靠。采用高导磁率的铁镍材料，其线性度和稳定性更高，性能更好。采用标准化设计，具有很好的互换性。无需现场整定，只需要安装完毕即可投入使用。 参数： 工作频率50Hz 额定电流：10mA、20mA、30mA 测量范围：0.5——100mA（AC） 输出信号类型：1、mV\mA； 2、变比电流输出 比差：±0.1% 相位差：±1分 一次过孔：￠12mm ￠20mm ￠30mm ￠50mm 无源穿芯式，决不影响测量设备安全 工作温度：-25℃——+75℃ 适用范围： 泄露交流电流传感器使用于1-500KV高压电气设备的接地引线泄漏电流及介损带电测试，绝缘在线监测系统，列如，如CT，PT，CVT，主变套管，主变铁芯，各种避雷器，开关等。 |
