一、引脚功能：

二.技术特点及相关参数：产品说明 电动机保护专用互感器。

性能指标

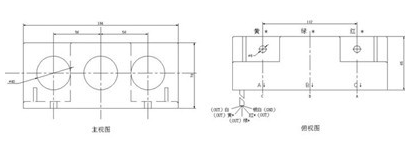

主要尺寸 -- 内孔/长度/高度/厚度
   （40mm/184mm/78mm /65mm）

一次额定输入电流 In 0~400A

二次输出 IO 0~5V(0~100mA)

精度等级 ρ 0.2级

过载倍数 － 10倍

额定点相位差 δ 5ˊ~15ˊ

耐压 Vd 3000V/min

绝缘强度 － 1000MΩ/500V/min

工作温度 Ta -25℃ ~ +65℃

存储温度 Ts -40℃ ~ +80℃

工作频率 f 50Hz ~60Hz

相对湿度 － <90%

外壳材料 － 阻燃PBT/阻燃ABS

产品特点

 ■　采用环氧树脂封灌，抗震性能好。

 ■　安装方式灵活，过载范围宽。

 ■　精度高、一致性好，既可输出电压又可输出电流。

产品应用

适用于电动机保护、软启动、大电流监控等。

主要规格

输入 输出 负载 精度 相位差 过载倍数

10A 0.11V(5mA) --- 0.2 <10ˊ 10

20A 0.17V(10mA) --- 0.2 <10ˊ 10

 50A 0.35V(50mA) --- 0.2 <10ˊ 10

 100A 0.17V50mA) --- 0.2 <10ˊ 10

 120A 0.17V(60mA) --- 0.2 <10ˊ 10

 150A 0.17V(50mA) --- 0.2 <10ˊ 10

 200A 0.17V(100mA) --- 0.2 <10ˊ 10

 300A 0.5V(100mA) --- 0.2 <10ˊ 10

 400A 1.25V(100mA) --- 0.2 <10ˊ 10

注意事项

 ■  使用时，输出方式既可以用引线输出，也可用接插件输出。
