产品说明

一.引脚功能：

二.技术特点及相关参数：

产品说明电动机保护专用互感器

性能指标

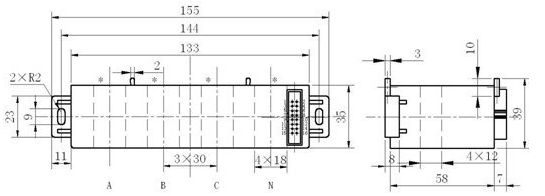

主要尺寸--长度/高度/厚度（155mm/58mm /35mm）

一次额定输入电流In0~100A

二次输出IO0~5V(0~50mA)

精度等级ρ0.2级

过载倍数－10倍

额定点相位差δ5ˊ~15ˊ

耐压Vd3000V/min

绝缘强度－1000MΩ/500V/min

工作温度Ta-25℃~ +65℃

存储温度Ts-40℃~ +80℃

工作频率f50Hz ~60Hz

相对湿度－<90%

外壳材料－阻燃PBT/阻燃ABS

产品特点

■ 采用环氧树脂封灌，抗震性能好。

■　安装方式灵活，过载范围宽。

■  精度高、一致性好，既可输出电压又可输出电流。产品应用适用于电动机保护、软启动、大电流监控等。

主要规格：

        输入  输出          精度  相位差   过载倍数

        1A    0.11V(1mA)     0.2    <15ˊ   10

        2A    0.1765V(2mA)   0.2    <15ˊ   10

        5A    0.353V(2.5mA)   0.2   <15ˊ   10

        10A   0.5V(10mA)      0.2   <10ˊ   10

        20A   0.17V(20mA)     0.2   <10ˊ   10

        30A   0.17V(20mA)     0.2   <10ˊ   10

        50A   0.17V(50mA)     0.2   <10ˊ   10

        80A   0.17V(100mA)    0.2   <10ˊ   10

       100A   0.35V(100mA)    0.2  <10ˊ   10

注意事项■ 使用时，输出方式既可以用引线输出，也可用接插件输出
