一.引脚功能：

二.技术特点及相关参数：

产品说明 电动机保护专用互感器。

性能指标

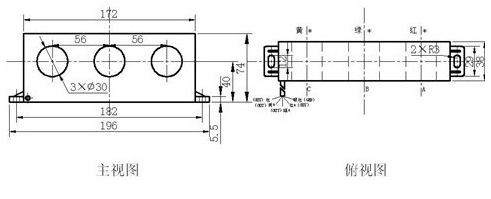

 主要尺寸 -- 内孔/长度/高度/厚度

   （30mm/196mm/74mm /38mm）

 一次额定输入电流 In 0~300A

 二次输出 IO 0~5V(0~100mA)

 精度等级 ρ 0.2级

 过载倍数 － 10倍

 额定点相位差 δ 5ˊ~15ˊ

 耐压 Vd 3000V/min

 绝缘强度 － 1000MΩ/500V/min

 工作温度 Ta -25℃ ~ +65℃

 存储温度 Ts -40℃ ~ +80℃

 工作频率 f 50Hz ~60Hz

 相对湿度 － <90%

 外壳材料 － 阻燃PBT/阻燃ABS

产品特点

 ■  采用环氧树脂封灌，抗震性能好。

 ■　安装方式灵活，过载范围宽。

 ■  精度高、一致性好，既可输出电压又可输出电流。

产品应用 适用于电动机保护、软启动、大电流监控等。

主要规格:输入 输出        精度 相位差 过载倍数

          10A 0.11V(5mA)   0.2    <10ˊ 10

          20A 0.17V(10mA)  0.2    <10ˊ 10

          50A 0.35V(50mA)  0.2    <10ˊ 10

          80A 0.5V(40mA)   0.2    <10ˊ 10

          100A 0.17V(50mA) 0.2    <10ˊ 10

          120A 0.17V(40mA) 0.2    <10ˊ 10

          150A 0.17V(50mA) 0.2    <10ˊ 10

          200A 0.17V(100mA) 0.2   <10ˊ 10

          300A 0.35V(100mA) 0.2   <10ˊ 10

注意事项 ■  使用时，输出方式既可以用引线输出，也可用接插件输出。
