产品名称:     测量型电流互感器　　　　　　　（SCT□□□B 0.1级）

产品说明:

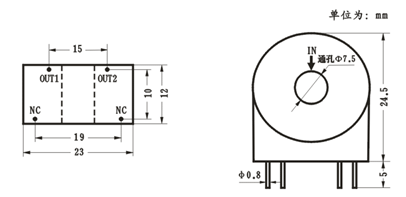

一、引脚功能：

二、技术特点及相关参数：

●电磁隔离，精度高，无漂移

●MTBF>10万小时

●全树脂密封，可靠性高

●工作温度－25℃～＋75℃

●隔离耐压AC2500V/1分钟

●频响20～50KHZ，尤其适合工频信号检测

●输入电流5A、10A、20A、30A

●过载范围：2倍过载，可保护精度

●输出电流2.5mA、5mA、10mA、15mA

●输入穿孔为Ф7.5mm

●线性度0.1％，耐冲击性强

●相差小于5分（补偿后）

●小巧轻便，能直接焊接在印刷线路板上

●对应型号SCT□□□B

二、使用说明：

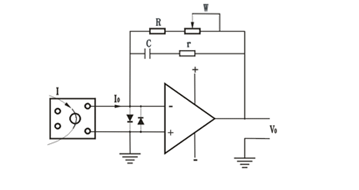

SCT□□□B系列精密电流互感器，典型应用电路如图所示。根据Vo=Io（R+W），调节反馈电阻R+W，即可获得所需的输出电压。精度要求不高时，可不用W。可调节电阻r 及电容C用于补偿相移，不需补偿时，可以不接。所用电阻均要求温度系数小于50PPM。

三、应用电路：
