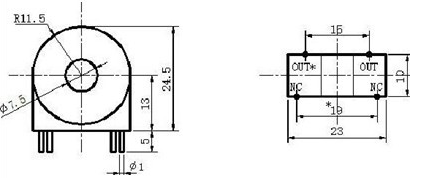

外观图片：

产品名称及型号：单相电表用电流互感器

引脚功能：

产品说明：技术特点及相关参数：

产品说明:电表专用电流互感器。

性能指标  参数   符号  指标

额定输入电流      In      0~20A

额定输出电流      IO      0~20m

负载电阻          RL      <200Ω

精度等级         ρ      0.1/0.2/0.5级

过载倍数        －        2倍

额定点相位差    δ         0ˊ~15ˊ

耐压            Vd        5000V/min

绝缘强度        －     1000MΩ/500V/min

工作温度       Ta       -25℃ ~ +65℃

存储温度        Ts      -40℃ ~ +80℃

工作频率        f       45Hz ~10KHz

相对湿度        －       <90%

外壳材料       －     阻燃PBT/阻燃ABS

产品特点

■   体积小，重量轻，易于高密度安装。

■   良好的线性度。

■ 　二次电流输出，抗干扰能力强。

产品应用 :

适用于电力网络仪表、电量变送器、电流表、测控装置等。

主要规格    输入     输出    负载    精度    相位差    过载倍数
              1A     2.5mA   <200Ω  0.1/0.2   <15ˊ    2
              1A      5mA     <200Ω 0.1/0.2   <15ˊ    2
              5A     0.35mA   <200Ω  0.1/0.2   <15ˊ   2
              5A     1.85mA   <200Ω   0.1/0.2   <15ˊ  2
              5A      2.5mA    <200Ω 0.1/0.2     <15ˊ 2
              5A       5mA      <200Ω 0.1/0.2    <15ˊ 2
              5A       10mA     <200Ω 0.1/0.2    <15ˊ 2

使用方法

■  在预留孔内穿一匝母线，输入额定电流，次级会感应出一个毫安级的小电流。调节反馈电阻，通过运算放大器的作用，在输出端得到所需要的电压输出。为保证良好线性，取得所需的电压值，电阻值不宜过大，一般在200Ω以下，也可特殊订做此产品
 注;此款互感器可根据用户参数要求定制，欢迎来电来函咨询
