产品名称: CTL205零磁通微型电流互感器

产品说明

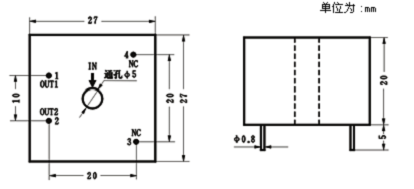

一、引脚功能：

二、技术特点及相关参数：

特点：

●额定电流比：10A/5mA

●额定频率：50Hz

●精度：0.05%

●线性度：0.02%

●1、2为输出

●1脚与互感器上方为同名端

特殊要求可以订做，主要应用于高要求电力测量仪器，高精度功率变送器，高精度电能表等。

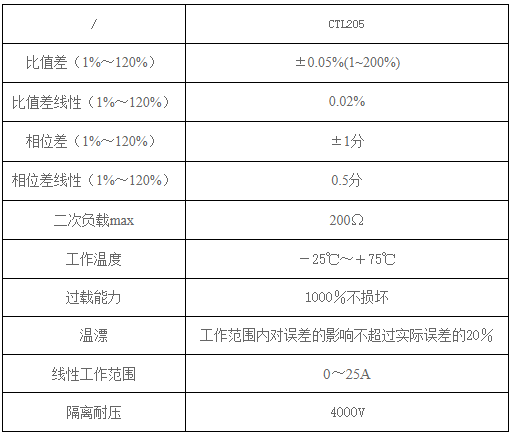

参数：

说明：＊订货时需确定二次负载；互感器无须外部电路补偿。

三、应用电路：

四、使用方法：

使用方法一：

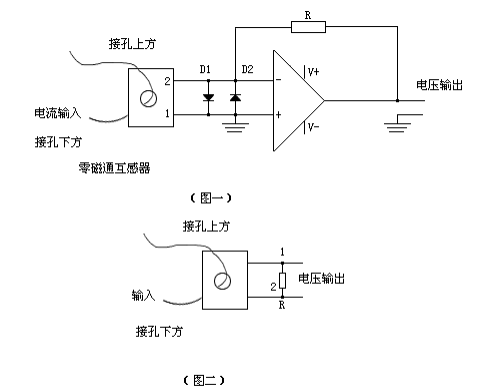

典型应用电路如图1所示，二次负载基本为0。通过运算放大器，用户可以调节反馈电阻R值在输出端得到所要求的电压输出。图1中应选用高精度低温漂的运算放大器。图1中反馈电阻R的精度与输出电压的精度要求有关。D1、D2二极管为1N4148起保护用。输出要求5V时，取R＝5V/5mA＝1KΩ

使用方法二：

零磁通电流互感器不推荐电阻R采样直接输出的使用方法。这种输出电路，温度对精度的影响非常大，可能超出允许误差范围，角差不超过±1.5分。若要采用此方式输出时，如图2,输出电压不大于1V，电阻R采用20PPM低温漂电阻。

图2电路特点：直接输出，互感器的动态范围减小，但是在检定温度下（一般检定温度为20℃～25℃，用户可以提出）精度基本不变（包括相位差比差及其线性度）；温度对互感器精度的影响较大，但是最 大角差不超过±1.5分，比差不超过±0.07%。适合温度变化不大，要求不高场合使用。
